Force de traction et facteur de remplissage

La force de rupture d’un câble d’acier peut être augmentée de deux façons : soit en augmentant la FORCE DE TRACTION du matériel du fils, soit en augmentant LE FACTEUR DE REMPLISSAGE du câble.

Force de traction

Les fils des câbles d’acier sont faits d’acier haut en carbone. Ces fils d’acier de carbone se présentent en grades variés. Les câbles d’acier sont généralement faits d’acier traité de très haute qualité « Extra Improved Plow Steel » (EIPS) ou de « Extra Extra Improved Plow Steel » (EEIPS) qui est plus ou moins équivalent à une force de traction du fils de 1,960N/mm² et 2,160N/mm².

Comme on peut le constater sur les tableaux la différence dans les forces du câble en augmentant la force de traction du matériel est seulement de 10 %.

Facteurs de Remplissage (Densité du câble)

Afin d’augmenter la force de rupture d’un câble d’acier il y a lieu d’augmenter le facteur de remplissage du câble.

Le facteur de remplissage mesure la coupe transversale métallique du câble et la compare à la surface limitée par le diamètre du câble. Les constructions traditionnelles de câble ne remplissent le diamètre du câble que jusqu’à environ 58 % avec de l’acier. Les câbles Python® et Compac® remplissent le diamètre du câble jusqu’à 80 % avec de l’acier. C’est une augmentation métallique d’environ 38 % ce qui se traduit par une augmentation similaire dans la force du câble.

Deux méthodes peuvent être utilisées. Sélectionner une autre CONSTRUCTION de câble ou COMPACTER le câble/les torons.

Beaucoup de câbles à haute résistance utilisent les deux méthodes à la fois.

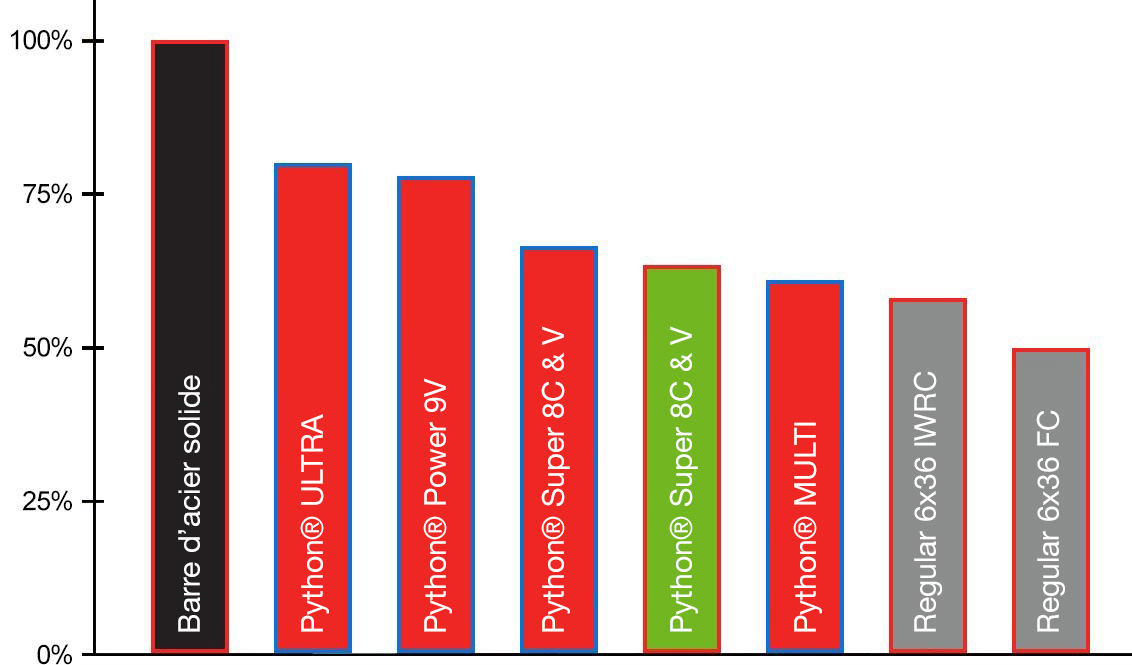

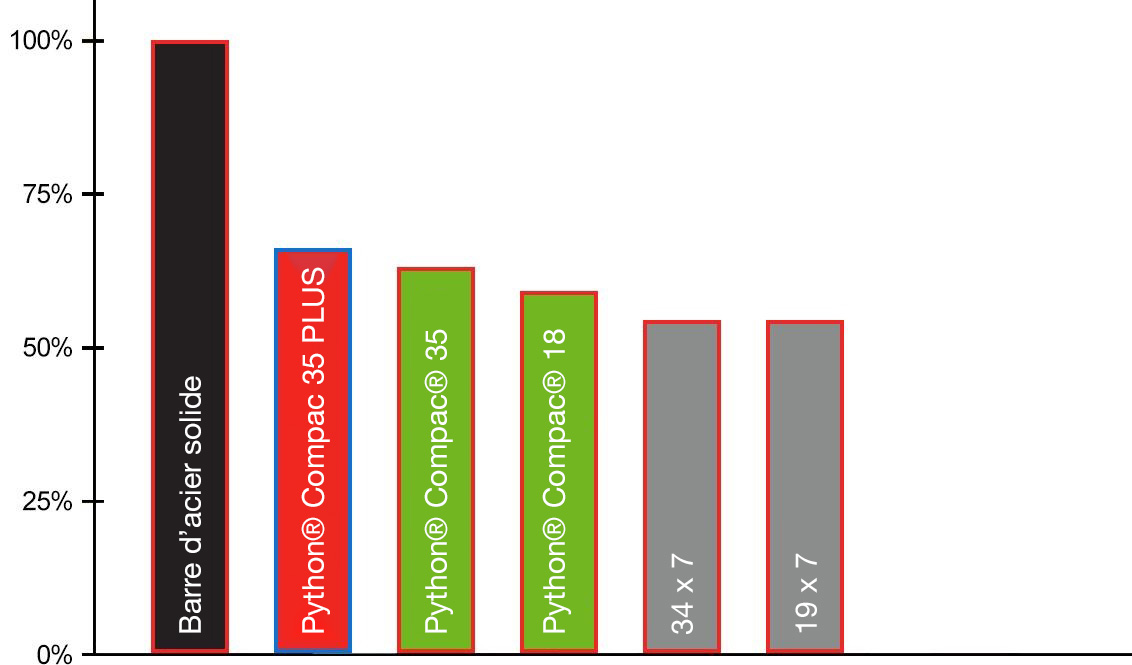

Facteur de remplissage, de densité pour différentes constructions de câbles
