• Articulation complète de 360° et pivot de 180°
  • Certifiés à un coefficient de sécurité de 5:1
  • Matériau : acier allié
  • Finition : Oxyde noir (sauf pour la rondelle)
  • La barre en U, le boulon, les axes, la rondelle de base et le coussinet sont passés au contrôle magnétoscopique
  • Rondelle: galvanisée et peinte de couleur or (pouce) Revêtement de conversion (métrique) transparent/bleu
  • Testés en rupture par traction à 200 % de leur capacité nominale
  • Certificat d’essai en tension fourni
  • Proposé avec le fini de protection EnviroloxMC

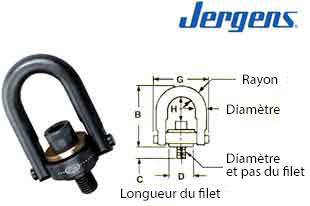

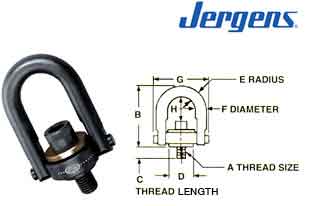

No réf. Longueur du filetage A Capacité en charge (lb) Longueur Filetage C B D E F G H Couple (pi-lb) Poids chaque (lb) Pitons de rechange
23404 1/4-20 550 1/2 2.67 0.75 0.43 .38 1.84 1 5/16 5 .3 23604
23405 5/16-18 800 1/4 2.67 0.75 0.43 .38 1.84 1 1/4 7 .3 23605
23406 5/16-18 800 9/16 2.67 0.75 0.43 .38 1.84 1 1/4 7 .3 23606
23408 3/8-16 1000 9/16 2.67 0.75 0.43 .38 1.84 1 1/4 12 .3 23608
23410 1/2-13 2500 1 1/16 3.75 1.2 0.69 .50 2.56 1 25/32 28 1.0 23610
23411 1/2-13 2500 3/4 4.78 1.5 0.88 .75 3.52 2 3/8 28 2.5 23611
23412 1/2-13 2500 1 4.78 1.5 0.88 .75 3.52 2 3/8 28 2.5 23612
23413 1/2-13 2500 1 1/4 4.78 1.5 0.88 .75 3.52 2 3/8 28 2.5 23613
23414 5/8-11 4000 1 4.78 1.5 0.88 .75 3.52 2 1/4 60 2.7 23614
23415 5/8-11 4000 1 1/4 4.78 1.5 0.88 .75 3.52 2 1/4 60 2.7 23615
23417 3/4-10 5000 1 4.78 1.5 0.88 .75 3.52 2 1/8 100 3.0 23617
23418 3/4-10 5000 1 1/2 4.78 1.5 0.88 .75 3.52 2 1/8 100 3.0 23618
23420 3/4-10 7000 1 6.52 2.31 1.4 1.00 5.14 2 15/16 100 7.0 23620
23421 3/4-10 7000 1 1/2 6.52 2.31 1.4 1.00 5.14 2 15/16 100 7.0 23621
23423 7/8-9 8000 1 6.52 2.31 1.4 1.00 5.14 2 13/16 160 7.0 23623
23424 7/8-9 8000 1 1/4 6.52 2.31 1.4 1.00 5.14 2 13/16 160 7.0 23624
23425 1-8 10000 1 1/4 6.52 2.31 1.4 1.00 5.14 2 11/16 230 7.5 23625
23426 1-8 10000 1 1/2 6.52 2.31 1.4 1.00 5.14 2 11/16 230 7.5 23626
23427 1-8 10000 2 1/4 6.52 2.31 1.4 1.00 5.14 2 11/16 230 7.5 23627
23429 1 1/4-7 15000 1 7/8 8.73 3.19 1.75 1.25 6.5 4 1/4 470 14 23629
23429-08 1 1/4-8 15000 1 7/8 8.73 3.19 1.75 1.25 6.5 4 1/4 470 14 23629-08
23433 1 1/2-6 24000 2 3/4 12.47 4.19 1.75 1.75 8.55 6 1/2 800 33 23633
23433-08 1 1/2-8 24000 2 3/4 12.47 4.19 2.25 1.75 8.55 6 1/2 800 33 23633-08
23435 2-4 1/2 30000 3 1/8 12.47 4.19 2.25 1.75 8.55 6 800 36 23635
23435-08 2-8 30000 3 1/8 12.47 4.19 2.25 1.75 8.55 6 800 36 23635-08
23438 2 1/2-4 50000 4 16.50 5.75 3 2.25 11.72 8 1/4 2100 89 23638
23438-08 2 1/2-8 50000 4 16.50 5.75 3 2.25 11.72 8 1/4 2100 89 23638-08
