Grade 100, acier allié, traité thermiquement.

À utiliser avec les élingues à un et à deux brins.

Diam.
nominal
anneau
pouce		 No.
code
stock		 Diam. élingue
chaîne 1 & 2 brins		 CU anneau
lbs		 Dimensions en
pouces		 L’anneau
d’accouplement
utilisé
sur l’anneau
maître		 Poids
chacun
lbs
Un
brin		 Deux
brins		 CS 4:1
vertical		 CS 5:1

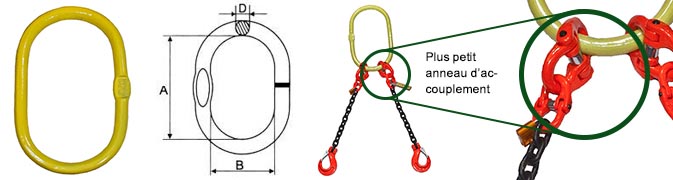

vertical		 A B D
1 C10-M-100-OS-RC 5/16, 3/8 5/16 9,900 7,920 13.38 7.0 1 1/2″ 8.1
1-1/8 C10-M-112-OS-RC 1/2 3/8 15,200 12,200 13.38 7.0 1.12 1/2″ 10.4
1-3/8 C10-M-138-OS-RC 5/8 1/2 26,000 20,800 13.38 7.0 1.33 3/4 15.7
1-1/2 C10-M-150-OS-RC 3/4 5/8 39,100 31,200 13.38 7.0 1.58 3/4 19.6

Les charges utiles ci-dessus s’appliquent aux anneaux maîtres et NON PAS à l’élingue de chaîne ou métallique.
