Manilles à corps large Type 6033
Ces manilles sont utilisées avec des élingues Twin-Pathᴹᴰ et Uni-Pathᴹᴰ.

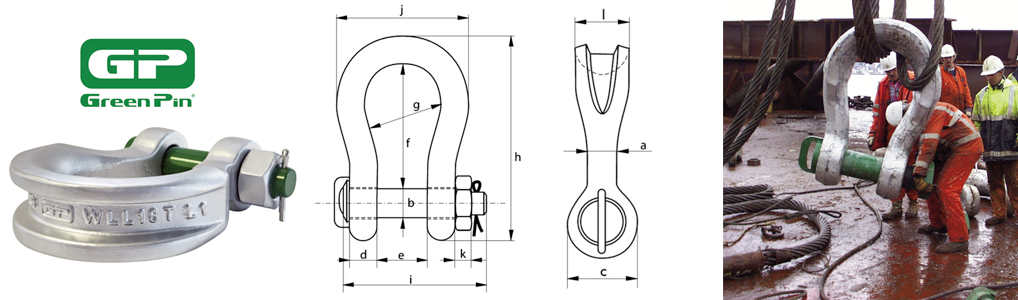

Dimensions (pouces) pour manilles à corps large Green-Pin® ALLOY Type 6033 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
C.M.U. | Dia corps | Dia axe | Diameter œil | Largeur œil | Largeur Intérieure | Longueur Intérieure | Largeur de l’arc | Longueur | Longueur axe | Largeur | Épaisseur écrou | Largeur courbure | Poids unitaire |
t | a pouces | b pouces | c pouces | d pouces | e pouces | f pouces | g pouces | h pouces | i pouces | j pouces | k pouces | l pouces | lbs |
7 | 7/8 | 7/8 | 113/16 | 3/4 | 19/32 | 325/32 | 217/32 | 6 | 417/32 | 45/16 | 3/4 | 15/16 | 4.41 |
12.5 | 11/8 | 11/8 | 23/8 | 1 | 13/4 | 43/4 | 31/4 | 73/4 | 515/16 | 53/4 | 15/16 | 21/8 | 8.82 |
18 | 13/8 | 13/8 | 223/32 | 13/16 | 21/8 | 513/16 | 41/32 | 913/32 | 67/8 | 73/32 | 15/32 | 217/32 | 18 |
30 | 19/16 | 121/32 | 317/32 | 13/8 | 223/32 | 61/2 | 431/32 | 1031/32 | 85/16 | 77/8 | 111/32 | 31/8 | 29 |
40 | 25/32 | 2 | 49/32 | 125/32 | 35/16 | 727/32 | 51/2 | 131/32 | 929/32 | 91/4 | 11/2 | 313/16 | 46 |
55 | 23/8 | 21/4 | 417/32 | 25/32 | 317/32 | 97/16 | 65/16 | 155/16 | 1125/32 | 105/8 | 125/32 | 315/16 | 66 |
75 | 211/16 | 23/4 | 429/32 | 21/8 | 411/32 | 1113/32 | 79/32 | 185/8 | 127/8 | 1215/32 | 21/8 | 423/32 | 106 |
125 | 311/32 | 35/32 | 61/16 | 311/32 | 513/32 | 1413/32 | 821/32 | 2215/16 | 1625/32 | 1511/32 | 217/32 | 529/32 | 203 |
150 | 311/16 | 33/4 | 71/16 | 31/2 | 525/32 | 1513/32 | 931/32 | 2513/32 | 171/8 | 173/32 | 131/32 | 611/16 | 309 |
200 | 411/32 | 41/8 | 727/32 | 315/16 | 67/32 | 1815/16 | 111/32 | 297/8 | 181/2 | 1831/32 | 131/32 | 81/16 | 452 |
250 | 431/32 | 423/32 | 815/16 | 411/32 | 71/16 | 2111/32 | 1113/16 | 3313/16 | 207/16 | 207/8 | 23/8 | 97/16 | 582 |
300 | 55/16 | 59/32 | 921/32 | 413/16 | 711/16 | 2321/32 | 1325/32 | 379/32 | 225/8 | 2413/32 | 23/4 | 107/16 | 794 |
400 | 65/16 | 65/16 | 1117/32 | 523/32 | 93/32 | 2211/16 | 149/16 | 3825/32 | 269/16 | 275/32 | 35/32 | 1219/32 | 1279 |
500 | 611/16 | 73/32 | 1229/32 | 65/16 | 1011/32 | 2613/16 | 1723/32 | 4417/32 | 297/16 | 313/32 | 317/32 | 1311/32 | 1720 |
600 | 715/32 | 77/8 | 1311/16 | 611/16 | 113/8 | 293/16 | 199/32 | 4819/32 | 3127/32 | 341/16 | 315/16 | 149/16 | 2161 |
700 | 77/8 | 815/32 | 157/16 | 715/32 | 1213/32 | 299/16 | 211/4 | 509/16 | 3419/32 | 3515/32 | 315/16 | 153/4 | 2998 |
800 | 819/32 | 91/16 | 1617/32 | 77/8 | 1315/32 | 331/2 | 2113/16 | 565/32 | 373/32 | 379/32 | 411/32 | 1617/32 | 3153 |
900 | 917/32 | 101/32 | 1811/32 | 821/32 | 141/2 | 331/2 | 2227/32 | 5819/32 | 409/32 | 409/32 | 423/32 | 175/16 | 3638 |
1000 | 101/4 | 105/8 | 199/32 | 97/16 | 1523/32 | 331/2 | 243/16 | 605/16 | 437/16 | 4319/32 | 423/32 | 181/8 | 6548 |
1250 | 117/32 | 1113/16 | 203/32 | 101/4 | 1725/32 | 3621/32 | 2519/32 | 6519/32 | 485/16 | 4617/32 | 529/32 | 207/8 | 8157 |
1550 | 117/32 | 1219/32 | 2121/32 | 111/32 | 191/32 | 3713/32 | 2625/32 | 675/16 | 513/16 | 4911/32 | 529/32 | 221/16 | 8818 |
Note: |
