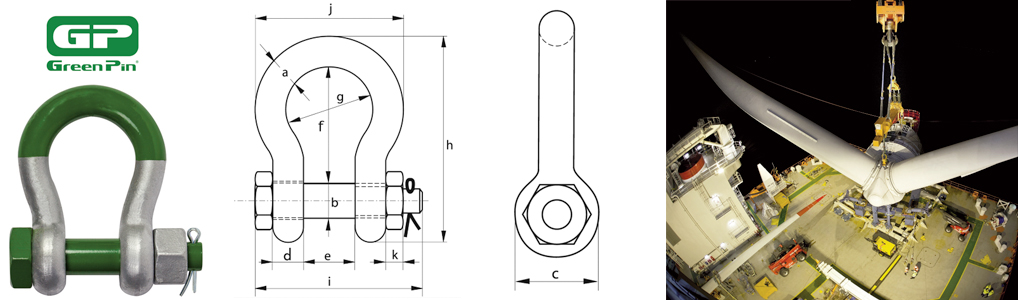

Dimensions (inch) for Green Pin® ALLOY Bolt Type Anchor Shackles Type 5263
Working Load Limit Diameter Bow Diameter Pin Diameter Eye Width Eye Width Inside Length Inside Width Bow Length Length Bolt Width Thickness Nut Weight Each
t a inch b inch c inch d inch e inch f inch g inch h inch i inch j inch k inch lbs
3.3 1/2 5/8 111/32 1/2 7/8 2 11/4 31/2 37/32 29/32 1/2 .88
5 5/8 3/4 19/16 5/8 11/16 217/32 111/16 411/32 327/32 215/16 21/32 1.61
7 3/4 7/8 113/16 3/4 17/32 3 2 53/32 41/2 31/2 3/4 2.62
9.5 7/8 1 21/16 7/8 113/32 39/32 29/32 521/32 51/8 41/32 7/8 3.81
12.5 1 11/8 25/16 31/32 111/16 33/4 211/16 615/32 529/32 421/32 31/32 3.81
15 11/8 11/4 219/32 13/32 127/32 41/4 215/16 79/32 617/32 55/32 11/16 7.94
18 11/4 13/8 227/32 11/4 2 417/32 39/32 729/32 7 525/32 13/16 10.91
21 13/8 11/2 35/32 13/8 21/4 51/4 35/8 815/16 73/4 63/8 15/16 14.59
30 11/2 15/8 315/32 11/2 23/8 53/4 329/32 913/16 817/32 67/8 15/16 17.88
40 13/4 2 41/16 125/32 229/32 7 431/32 1113/16 101/4 81/2 19/16 33.07
55 2 21/4 419/32 21/4 39/32 73/4 57/16 137/16 115/16 929/32 125/32 50.71
85 21/2 23/4 55/8 23/4 41/8 101/4 73/32 177/32 149/32 1219/16 27/32 97
120 3 31/4 63/8 39/32 5 1215/16 715/32 211/16 1623/32 141/32 25/8 158.73
150* 33/4 33/4 83/16 319/32 525/32 153/4 93/8 2515/32 201/8 1627/32 131/32 246.92
