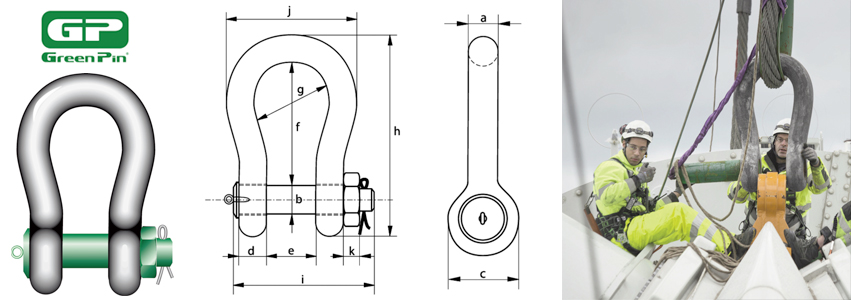

Dimensions (inch) for Green Pin® ALLOY Bolt Type Anchor Shackles Type 6036
Working Load Limit Diameter Bow Diameter Pin Diameter Eye Width Eye Width Inside Length Inside Width Bow Length Length Bolt Width Thickness Nut Weight Each
t a inch b inch c inch d inch e inch f inch g inch h inch i inch j inch k inch lbs
120 33/4 33/4 83/16 319/32 525/32 153/4 93/8 2515/32 175/16 1627/32 131/32 243
150 41/8 41/4 93/8 41/32 621/32 165/32 1013/16 273/32 199/32 199/32 23/8 353
200 423/32 51/8 1031/32 47/16 71/16 203/16 1113/32 33 2015/32 207/8 23/8 518
250 51/8 51/2 1125/32 421/32 81/16 2113/16 12 3519/32 221/16 221/4 29/16 628
300 51/2 529/32 1225/32 427/32 81/16 2411/32 12 397/32 225/8 231/32 23/4 750
400 611/16 67/8 1413/16 615/32 93/32 265/16 1225/32 4327/32 275/32 263/16 23/4 1235
500 73/32 79/32 1521/32 615/32 103/32 289/32 1325/32 4627/32 2811/32 2715/16 23/4 1510
600 77/8 81/16 1715/32 77/16 113/32 289/32 143/4 4815/16 317/8 301/2 23/4 1940
700 89/32 815/32 177/8 81/32 121/8 289/32 153/4 4923/32 341/4 329/32 23/4 2161
800 89/32 821/32 189/32 81/32 121/8 289/32 153/4 50 341/4 329/32 23/4 2425
900 821/32 91/16 199/32 815/32 1229/32 289/32 1617/32 511/32 367/32 3327/32 23/4 2822
1000 97/16 97/16 209/32 815/32 133/4 289/32 1617/32 5219/32 37 357/16 23/4 3219
1250 101/4 105/8 231/32 91/16 1417/32 301/4 1723/32 575/16 4011/32 383/16 23/4 4387
1500 111/32 1113/32 2419/32 91/16 1417/32 327/32 1723/32 611/4 4011/32 393/4 23/4 5291
